Typen der Sperren

Je nach den verwendeten Teilen unterscheiden wir verschiedene Typen der Sperren. Eine geeignete Teilekombination entwerfen wir im Projekt des technologischen Teiles. Das Projekt enthält die Anbindung an den Bauteil und die Anforderungen an die Baubereitschaft.

Dauerhaft eingesetzte Teile:

• Wandanbindung

Wandanbindungen stellen wir in mehreren Ausführungen her, wobei das Grundeinteilen ist:  die einbetonierten und die zusätzlich an das bestehende Objekt geankerten Wandanbindungen. Ein weiterer Faktor ist die Breite des vorgesehenen Aluminium-Dammbalkens. Die Wandanbindungen werden aus Edelstahl hergestellt, die zusätzlich geankerten Wandanbindungen können feuerverzinkt sein. Falls die mobilen Elemente nicht montiert sind, werden die Wandanbindungen entweder von  Aluminium-  oder Plastikabdeckungen gegen die Beschädigung geschützt.

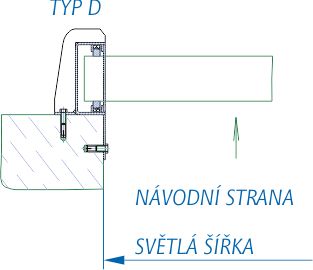

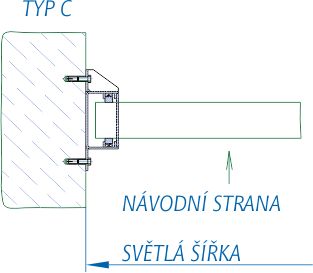

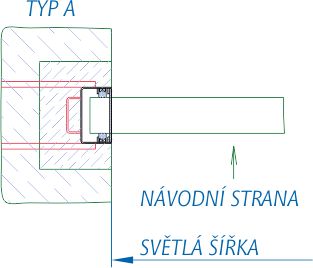

Übersicht der Wandanbindungen
Einbetonierte Varianten	Zusätzlich geankerte Varianten
BVA	BVB	BVC	BVD

• Auflagerschwelle

Die Auflagerschwellen können aus Stahl, Granit oder Beton sein. Sie werden zwischen den Wandanbindungen oder den Ankerplatten eingesetzt und bilden eine Auflagerebene für die Dichtung des unteren Dammbalkens. Die Stahlbodenschienen werden aus Edelstahl hergestellt und sie gewährleisten eine lange Haltbarkeitsdauer. Bei  Unterbodenunebenheiten wird eine Bodendichtung verwendet.

• Ankerplatte

Die Ankerplatte dient zu  Befestigung einer vertikalen Stütze. Die Abmessung der Ankerplatte und die Anzahl der Verschraubungen hängen immer von der Wasserhöhe, dem Stützenabstand und der vorgeschriebenen Belastung ab. Eine langfristige Haltbarkeit wird durch den Einsatz von Edelstahl gewährleistet.

Mobile Teile:

• Stützen

Die Stützen (vertikaler Pfosten) bilden die Haupttragteile der gesamten Anlage. Sie werden mit Hilfe der Schrauben an den Ankerplatten befestigt. Die Stützen sind feuerverzinkte Stahlschweiβstücke. Dank dieser Technologie sind sie für verschiedene Schutzhöhen und Belastungen leicht zu dimensionieren. Kein Hindernis stellen auch beliebige Grundrissbrüche in der Schutzlinie dar, noch andere z. B. Höhenunterschiede oder Übergangsteile zwischen dem Verkehrsweg und der Betonmauer.
Das Ausgangsmaterial für die Stützenherstellung ist Stahl, Hochfestigkeitsstahl oder Aluminium. Weiter können wir auch aus GUGI-Kunststoffe hergestellte Stützen anbieten.

• Ausleger

Bei den Schutzhöhen über 2,6 m werden an die Stützen  Ausleger angesetzt. Bei den Schutzhöhen von 2,0 bis 2,6 m setzen wir die Ausleger nach Wunsch des Kunden und nach Ausführungsweise des Fundaments an.
Die Ausleger sind Stahlschweißstücke, die die Stabilität der Stütze verbessern und die die Sperrenverwendbarkeit auch für die höheren Hochwasserschutzwände erweitern.
An den Stützen werden sie durch  Bolzen befestigt. Sie sind in verschiedenen Farbtönen (nach dem Typ) oberflächenveredelt, in der Praxis vereinfacht das die Orientierung bei der Aufstellung von den Hochwasserschutzwänden.

• Dammbalken

Die Dammbalken sind waagrechte Elemente, die zwischen die Wandanbindungen oder die Stützen eingelegt werden. Sie werden aus gezogenen Alu-Profilen hergestellt, wodurch sie hervorragende mechanische Eigenschaften bei niedrigem Gewicht erreichen.
Der Dammbalkentyp wird in Abhängigkeit von der verlangten Belastung und der Dammbalkenlänge gewählt.

Dammbalkenübersicht
50/215	90/165	100/200	150/215

• Spanneinrichtung

Die Spanneinrichtung wird entweder in der Öffnung in der Auflagerschwelle, oder direkt an die Stützen oder die Wandanbindung eingespannt. Der Zweck davon ist die Vertikalsicherung von Dammbalken.
